NDI解码软件如何接收来自同一网络不同子网的NDI流

为解决目前IPv4协议下IP地址资源紧缺问题，提高网络性能和简化网络管理，用户通常会将一个IP网络划分成为多个子网。在之前《如何在同一网络不同子网间使用美乐威转换器传输NDI流》博文中，我们介绍了美乐威编码器和解码器硬件之间跨子网传输NDI^®流。本文将介绍NDI解码软件如何接受来自同一网络不同子网的NDI^®流。

所需设备：

• 美乐威Pro Convert系列编码器一台。（本文以Pro Convert HDMI TX为例，下文简称编码器）
• 视频源一个。（本文以摄像机为例）
• 安装NDI^®编码软件（本文以NDI^® Test Patterns为例）的笔记本电脑a一台。
• 安装NDI^® Access Manager和NDI^®解码软件（本文以NDI^® Studio Monitor为例）的笔记本电脑b一台。
• 网线和HDMI线缆若干。

操作步骤：

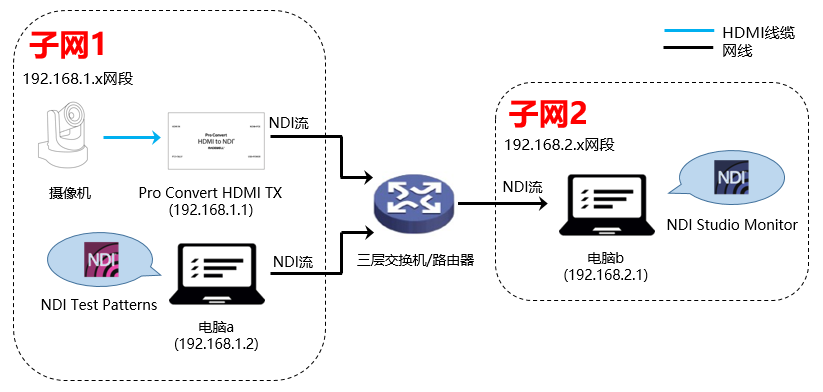

使用美乐威Pro Convert系列编码器和NDI^®编解码软件搭建NDI^®视频流传输方案，编码端（编码器和NDI^® Test Patterns）和解码端（NDI^® Studio Monitor）分别处于同一网络下的不同子网，IP网段分别为192.168.1.x和192.168.2.x。具体设备连接如下图所示。

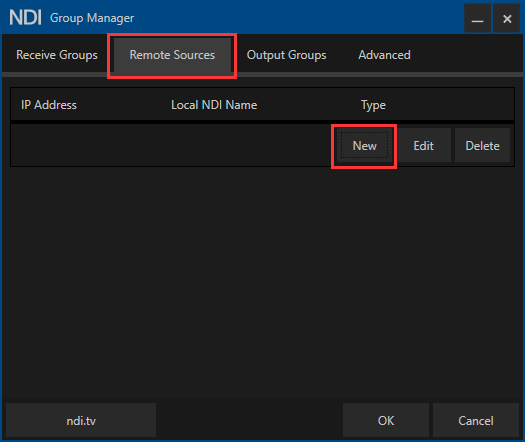

1. 打开电脑b的NDI^® Access Manager软件，选择“Remote Sources”页签，点击“New”。

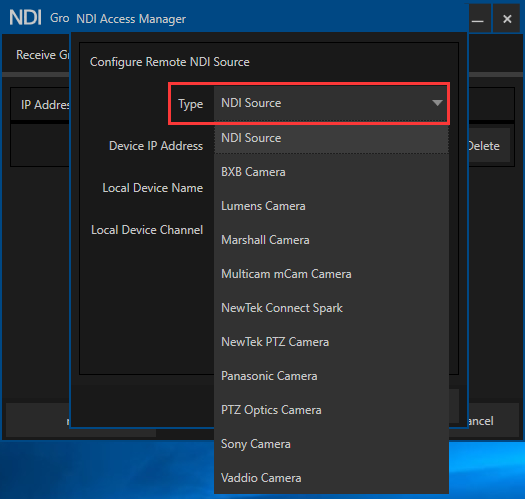

2. 在弹出的页面中，在“Type”栏中，选择“NDI^® Source”。

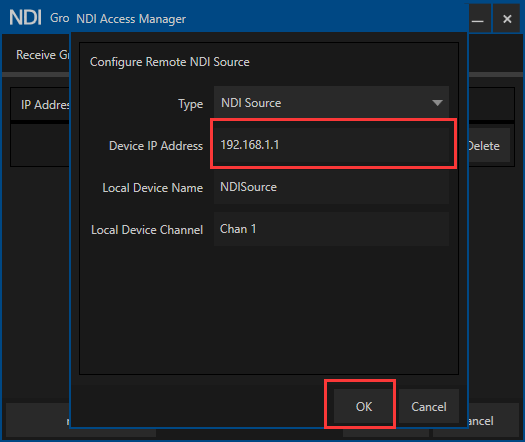

3. 在“Device IP Address”栏中，填写编码器IP地址，如图中的“192.168.1.1”，点击“OK”。

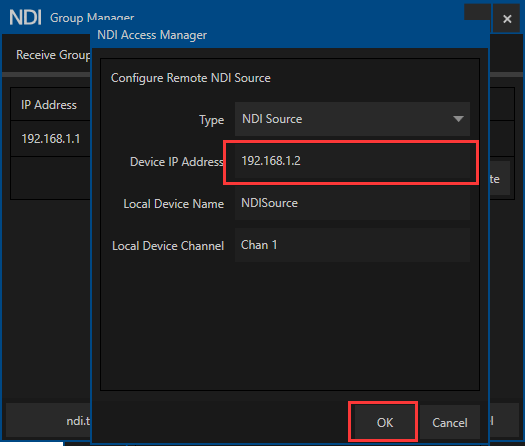

4. 重复1、2步骤，在“Device IP Address”栏中，再填写电脑a（NDI^® Test Patterns）的IP地址，如图中的“192.168.1.2”，点击“OK”。

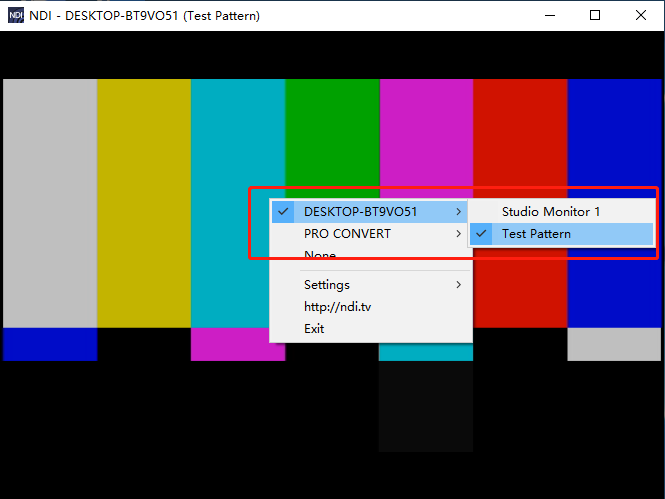

5. 通过上述操作后，打开电脑b上的NDI^® Studio Monitor，可以发现和解码处于同一网络不同子网的编码器和NDI^® Test Patterns发送的NDI^®流。
