如何通过美乐威Pro Convert编码器发送全带宽NDI组播流

NDI^®是Network Device Interface的简称，是基于IP的媒体工作流中最受欢迎的技术之一。它可以通过局域网超低延迟地传输高画质的音视频信号、元数据及控制信号。NDI^®协议具有全带宽NDI^®和NDI^®|HX 两个版本，对画质要求较高的用户倾向于使用全带宽NDI^®，它可将视频几乎无质量损失的压缩编码成NDI^®流，但会导致占用较大的传输带宽，例如一路1080p60视频需要100Mbps左右。如何在千兆网络中实现同时稳定可靠地传输多路全带宽NDI^®流一直是用户关心的问题。本文将介绍如何通过美乐威Pro Convert编码器，利用组播方式来发送多路全带宽NDI^®流。

所需设备：

• 美乐威Pro Convert系列编码器一台。（本文以Pro Convert HDMI 4K Plus为例，下文简称“编码器”）
• 美乐威Pro Convert系列解码器两台。（本文以Pro Convert for NDI^® to HDMI为例，下文简称“解码器”）
• 视频源一个。（本文以摄像机为例，输出视频格式为1080p60）
• 笔记本电脑一台，显示器两台，网线和HDMI线缆若干。
• 注意：网络交换机或路由器必须支持组播的功能。

操作步骤：

使用美乐威Pro Convert系列编解码器搭建全带宽NDI^®组播流传输方案，具体设备连接如下图所示。

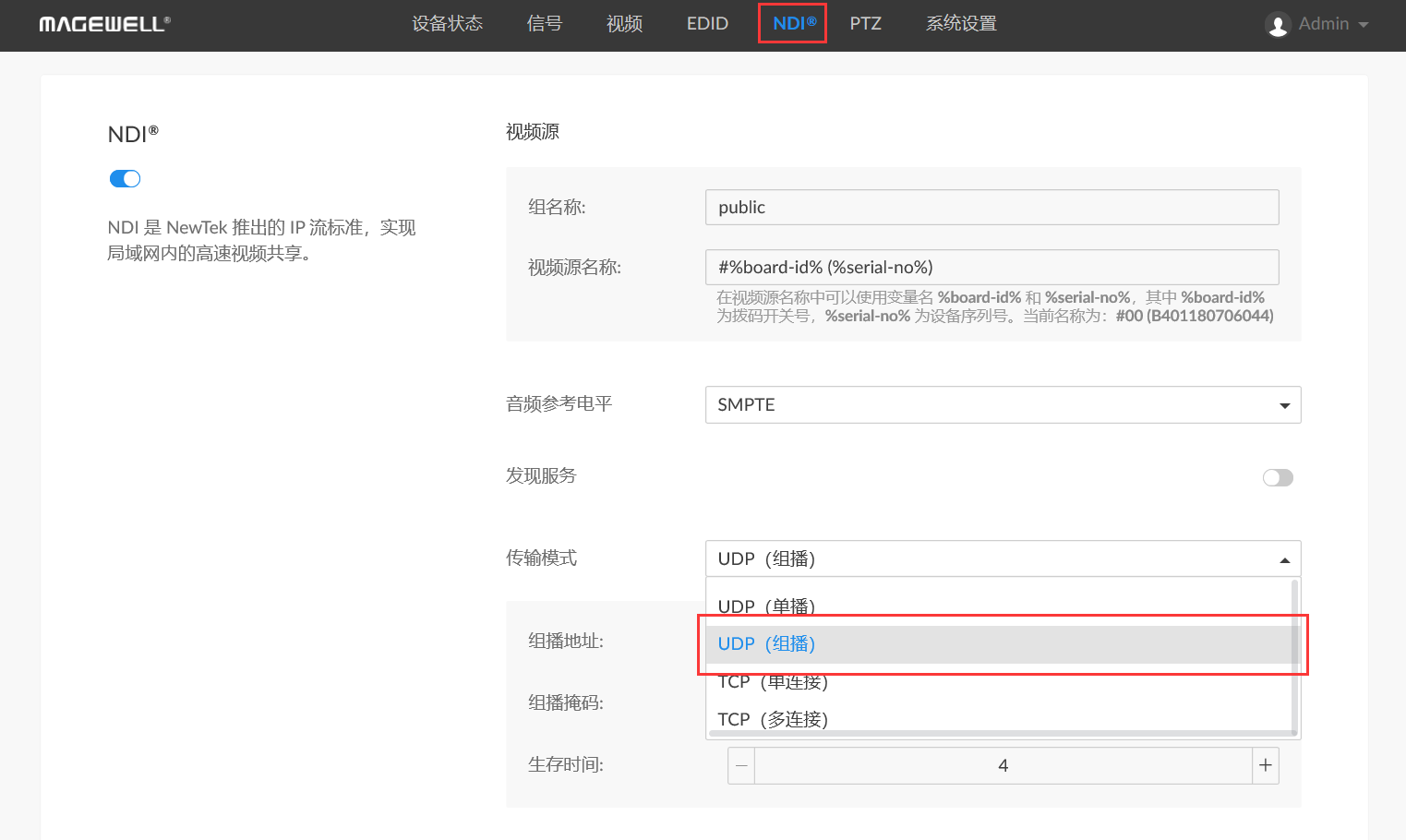

1. 登录编码器Web GUI，点击进入“NDI^®页签。在“传输模式”栏中，选择“UDP组播”。

2. 先填写组播地址，组播地址可填写范围为224.0.0.1 ~ 239.255.255.1（最后一位固定为“1”），例如下图中的“239.255.0.1”。再填写组播掩码（最后一位固定为“0”），例如下图中的“255.255.0.0”。

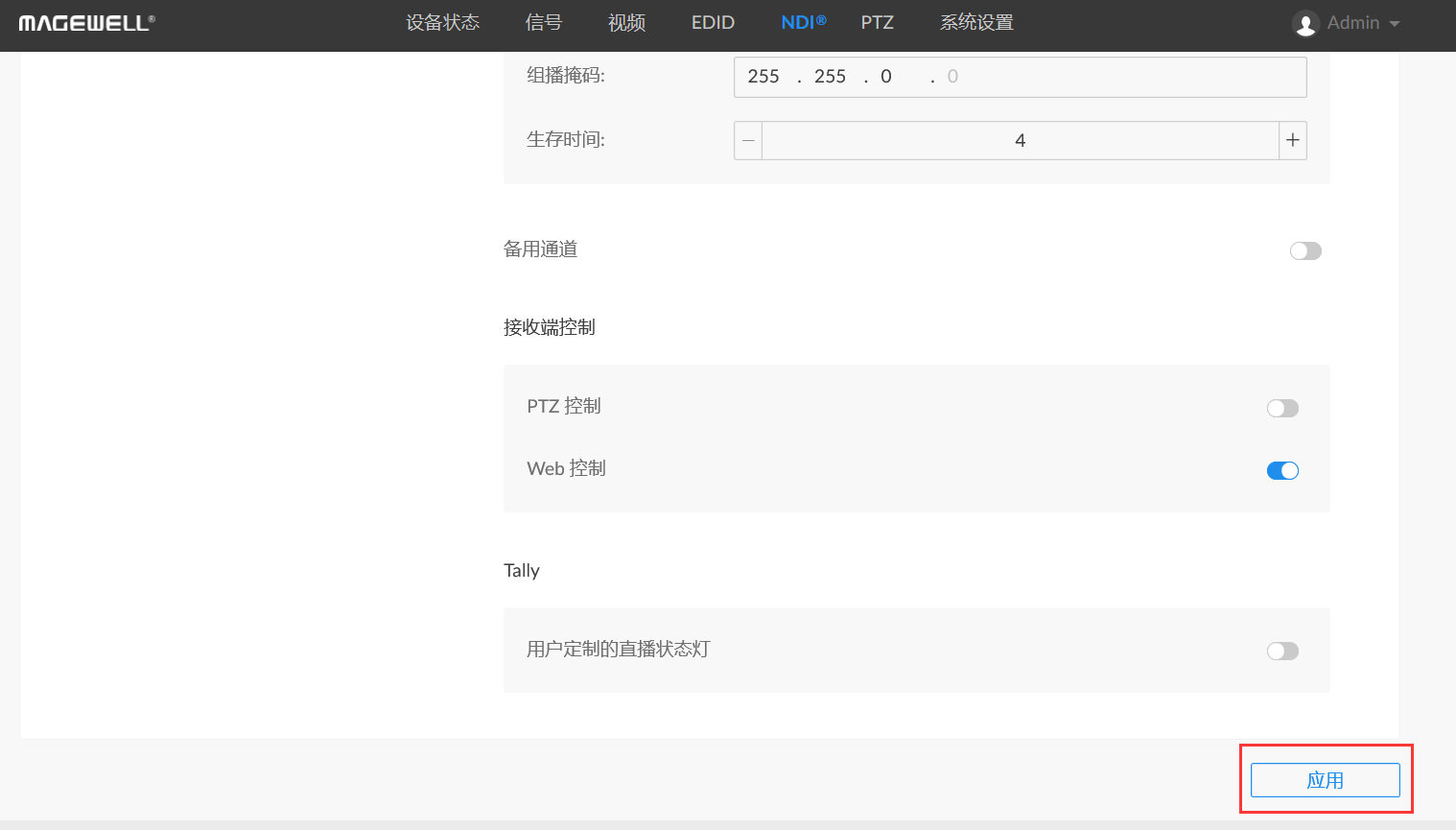

3. 下拉到页面下方，点击“应用”。

4. 登录一台解码器Web GUI，点击进入“数据源”页签，可以发现该编码器发出的NDI^®组播流，点击“选择”即可解码。

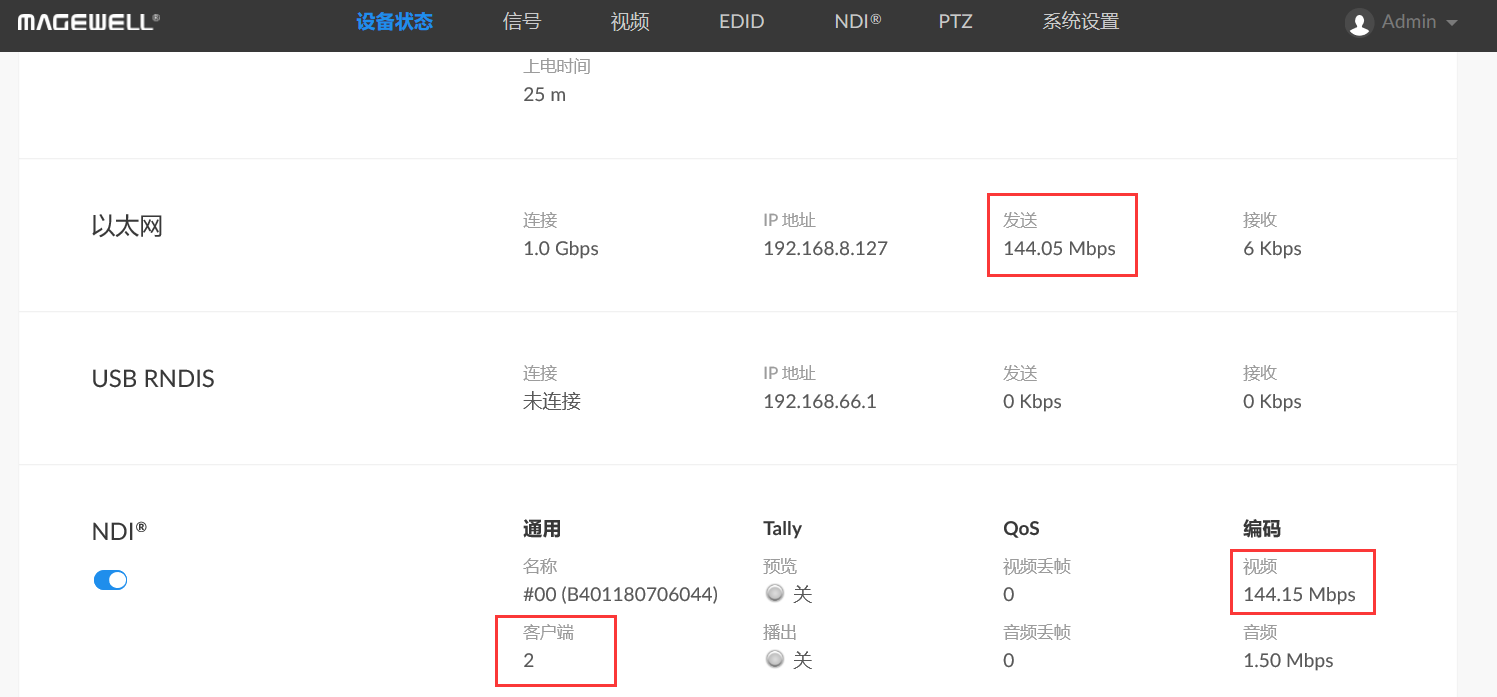

5. 重复上述步骤，让另一台解码器也解码该NDI^®组播流。返回编码器Web GUI，进入“设备状态”页签，可以看到当前发送带宽大小为144.05Mbps，即1路1080p60的全带宽NDI^®流所占的带宽。

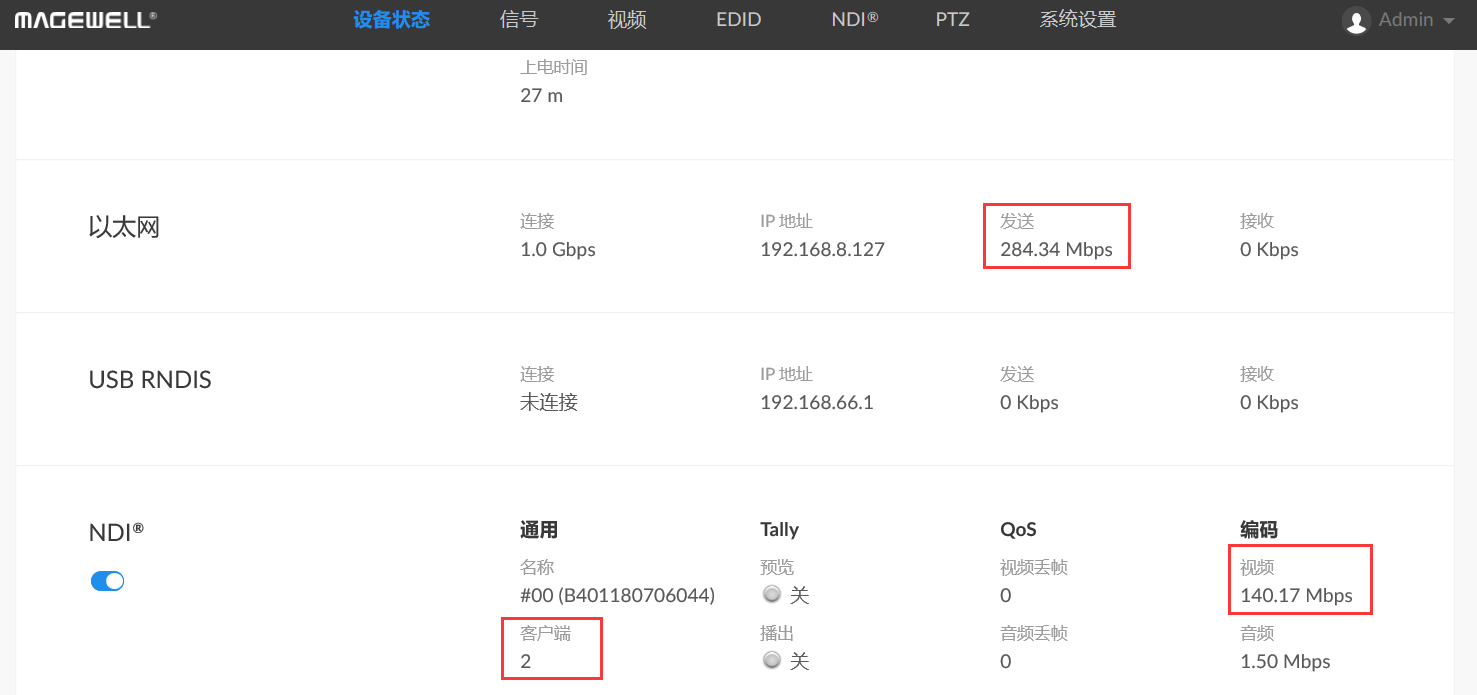

6. 若编码器传输模式选择“UDP单播”，“TCP单连接”或“TCP多连接”，编码器则以单播形式发送全带宽NDI^®流，发送带宽会随解码端数量的增加而成倍数增加，例如当前发送带宽为284.34Mbps≈2×140.17Mbps。
