如何使用美乐威采集设备采集2560x1440p 144Hz的视频
为什么需要采集2560x1440p144的信号？
一些显示器的最佳分辨率和刷新率是2560x1440p 144Hz。使用这种显示器进行游戏的玩家可能需要直播或录制游戏画面。
采集此信号需要什么？
- 录播用的计算机一台。

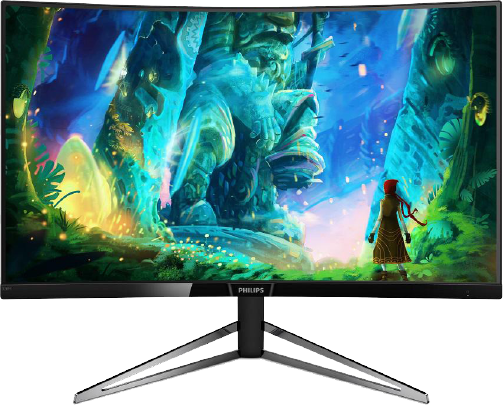

- 支持2560x1440p 144Hz的显示器一台。
- 美乐威编辑好的EDID。请点击下载
- 美乐威采集卡或采集棒一块。可选型号： Pro Capture HDMI 4K Plus，Pro Capture HDMI 4K Plus LT，Pro Capture AIO 4K Plus，USB Capture HDMI 4K Plus。

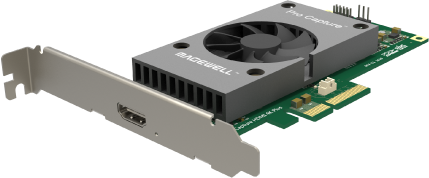

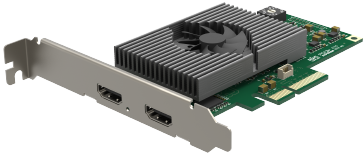

Pro Capture HDMI 4K Plus

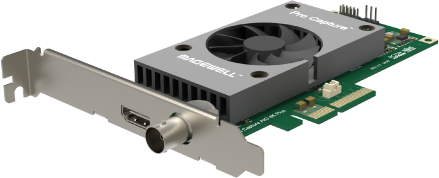

Pro Capture AIO 4K Plus

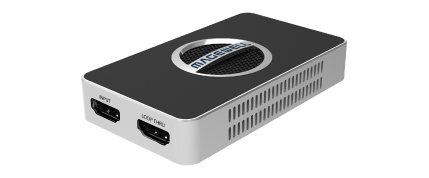

USB Capture HDMI 4K Plus
Pro Capture HDMI 4K Plus LT
* 请注意，由于USB 3.0带宽限制，采集的实际帧率不能达到144fps。
如何进行采集？
方案一：
硬件要求：显卡至少可同时输出2路HDMI视频
步骤：

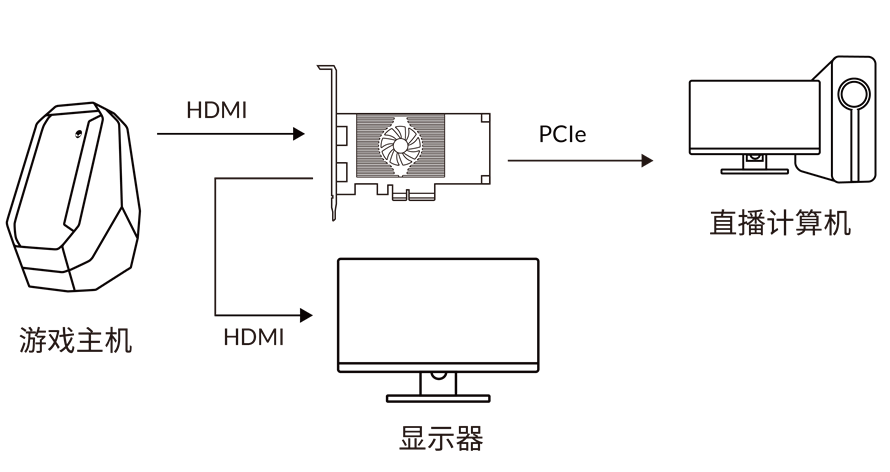

1. 硬件连接： 将采集设备连接到录播主机上，确保采集设备可以正常工作。将显卡通过HDMI线分别连接采集设备和显示器。
2. 设置屏幕显示属性：

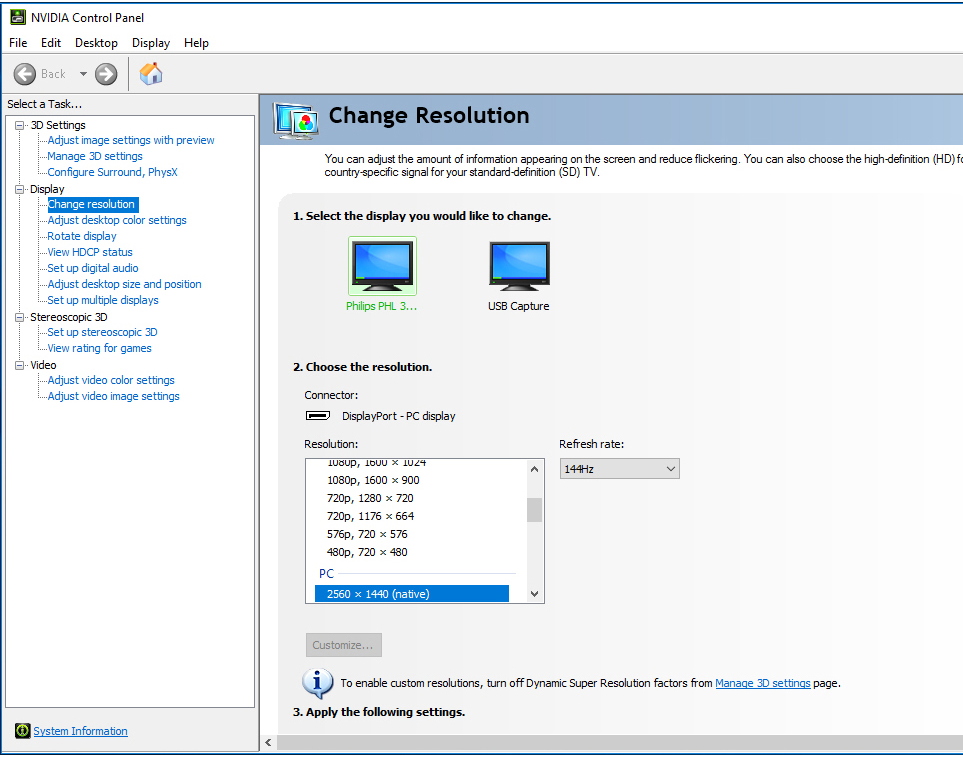

使用显卡设置程序设定分辨率为2560x1440, 显示器刷新率为144 Hz。

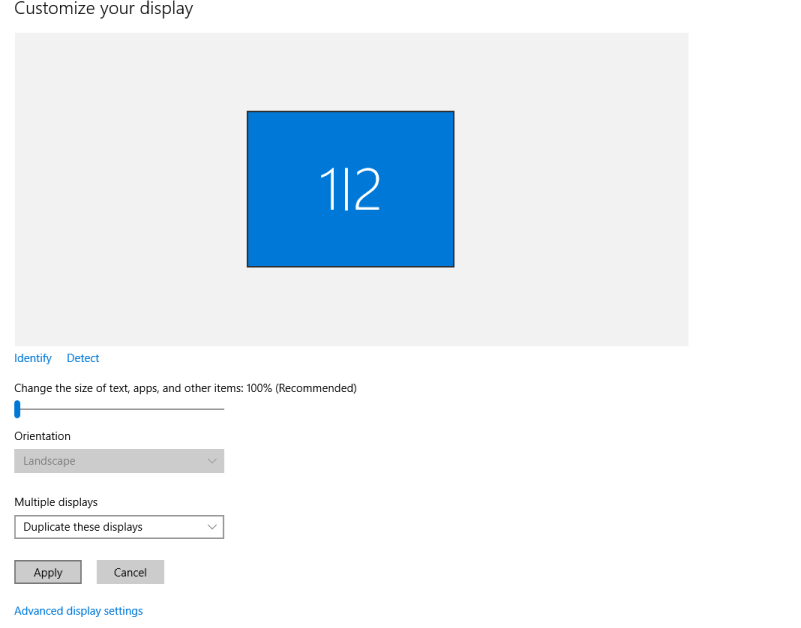

设置双屏输出模式为复制。
3. 配置采集设备：

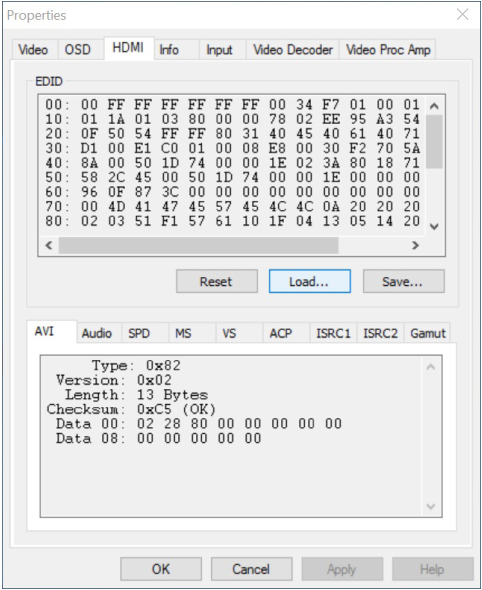

如果您使用采集卡：在Amcap、Capture Express软件中打开采集卡的设置功能，选择”HDMI”选项卡。在EDID部分选择Load以导入美乐威编辑好的EDID。

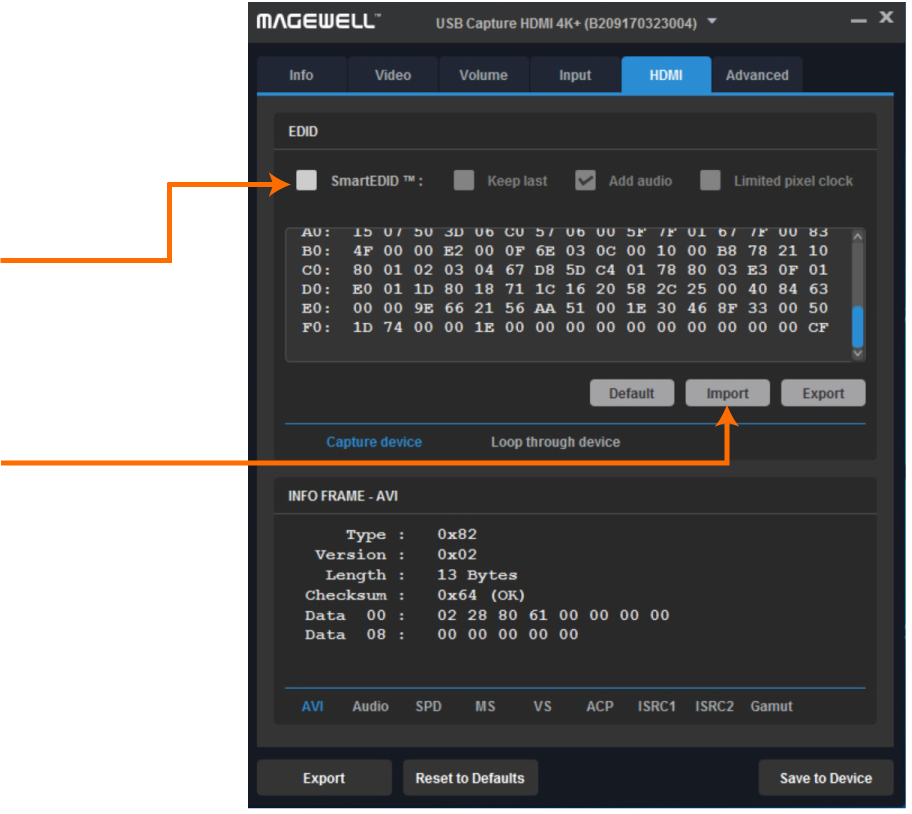

如果您使用采集棒：运行USB Capture Utility V3，点击HDMI选项卡，去掉SmartEDID 功能前的钩。
选择Import以导入美乐威编辑好的EDID。
4. 设备可以正常采集了。
方案二：
硬件限制：显卡只可输出一路视频。Pro Capture HDMI 4K Plus LT 和 USB Capture HDMI 4K Plus可以用于此方案。
步骤：
1. 硬件连接：将采集设备连接到录播主机上，确保采集设备可以正常工作。将显卡通过HDMI线连接到采集棒输入接口，将采集棒通过HDMI环出连接到显示器。
2. 设置屏幕显示属性：
使用显卡设置程序设定分辨率为2560x1440, 显示器刷新率为144 Hz。
3. 配置采集设备：

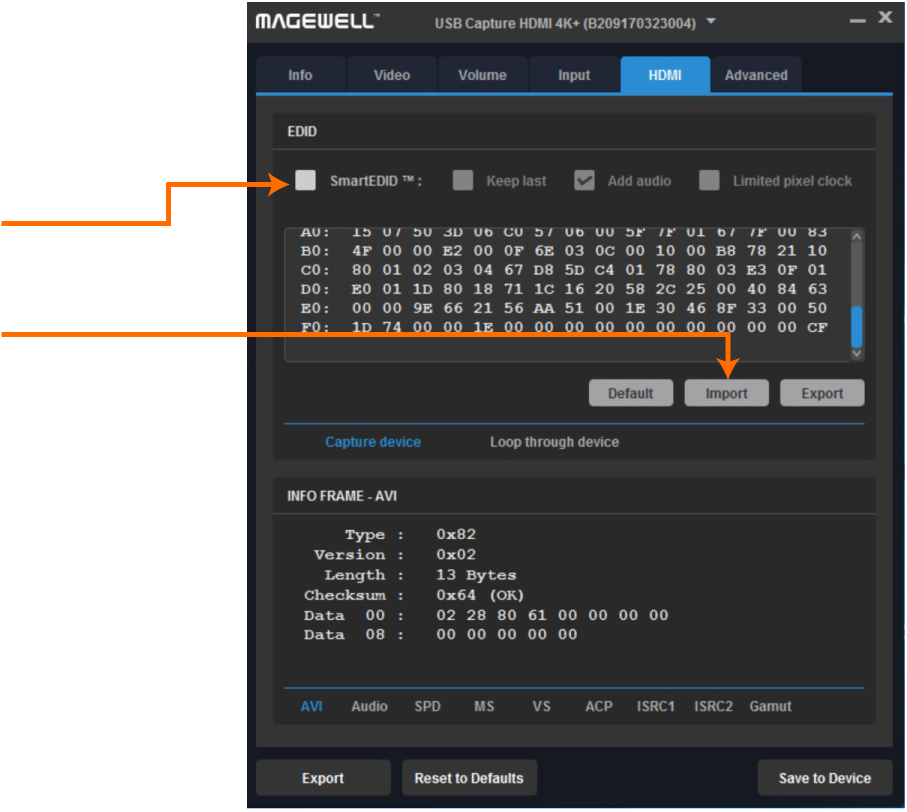

运行USB Capture Utility V3，点击HDMI选项卡，去掉SmartEDID 功能前的钩。
选择Import以导入美乐威编辑好的EDID。
4. 设备可以正常采集了。
如果您对本教程有疑问，请联系support@magewell.net.
